格栅板的焊接标准

更新日期：2020-07-24 点击量：

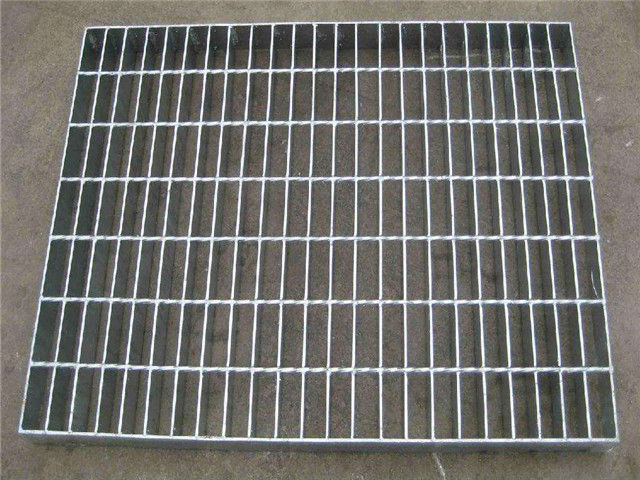

格栅板一般根据用户的需要，加工成各种尺寸的形状。负载扁钢的间距和横杆的间距可由供需方根据设计要求确定。作工业平台，建议负载扁钢的间距不得大于40mm，横杆间距不得大于165mm。格栅板的焊接优先采用压力电阻焊，也可采用电弧焊.在负载扁钢和横杆的每个交点处，应通过焊接、铆接或压锁将其固定.

在负载扁钢的端头，应使用与负载扁钢同规格的扁钢进行包边。在特别使用的场合，可使用型钢或直接用挡边板包边，但包边板的截面积不得小于负载扁钢的截面积。包边采用焊高不小于负载扁钢厚度的单面贴角焊，焊缝长度不得小于负载扁钢厚度的4倍。

在包边板不承受荷载的情况下，允许间隔4根负载扁钢焊接一处，但间距不得大于180mm。在包边板承受荷载的情况下，不允许间隔焊接，而且必须满焊。楼梯踏步板的端边板必须单面满焊。与负载扁钢同向的包边板，必须与每一根横杆焊接。

格栅板系列1每五条焊一条；系列2每四条焊一条；系列3每三焊一条。可采用与钢格板载扁钢不同规格的扁钢包边，或用角钢、槽钢、方管等包边。焊缝为不小于3mm的单面角焊，焊缝长20mm。

包边采用焊高不小于承载扁钢厚度的单面贴角焊，焊缝长度不得小于承载扁钢厚度的4倍。

在包边板不承受荷载的情况下，允许间隔4根承载扁钢焊接一处，但间距不得大于150mm。

在包边板承受荷载的情况下，不允许间隔焊接。与承载扁钢同向的包边板，必须与每一根横杆焊接。

楼梯踏步板的端边板至少应单面满焊。
