介绍镀锌钢格板不易腐蚀性能与环境的关系
更新日期:2020-08-06 点击量:
介绍镀锌钢格板不易腐蚀性能与环境的关系

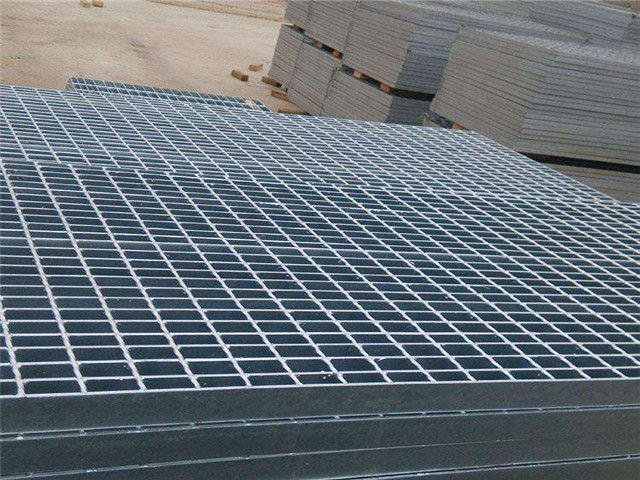

镀锌钢格板能够提高不易腐蚀性能 ,因而广泛应用于电力 、交通、建筑、化工等行业中 。 在大多数使用环境下 ,热镀锌钢格板的不易腐蚀性能明显。 镀锌钢格板的使用环境包括室内外大气环境、淡水和海洋环境等。 热镀锌钢格板不腐已经应用多年 ,对在各种应用环境下热镀锌钢格板的不易蚀性能进行综合分析 ,对热镀锌钢格板的应用有好的参考价值。
大气腐蚀
热镀锌钢格板在干燥的空气中 ,锌层和氧气会发生化学反应生成氧化锌。 而随着空气相对湿度的升高 ,氧化锌又转化为氢氧化锌 ,氢氧化锌和氧化锌进一步与二氧化碳反应 ,生成碱式碳酸锌腐蚀产物膜 ,碱式碳酸锌不易溶解 ,牢固地附着在镀件表面 ,阻止锌的继续腐蚀。这是热镀锌钢格板在多数大气环境下腐蚀速率低且能够长期而保护钢铁基体不受腐蚀的主要原因 。
通常热镀锌钢格板锌层的使用寿命定义为热镀锌钢格板表面出现 5%的红色氧化铁时的使用年限。 在这个使用年限内 ,镀锌钢格板不会因腐蚀而损坏。 热镀锌钢在不同大气环境条件下的使用寿命。镀锌层厚度越大 ,镀锌钢格板的不腐蚀寿命越长 ; 通常86μm厚镀层的热镀锌钢格板在大气中的使用寿命不低于20年 ;相同镀层厚度下 ,热镀锌钢格板在工业大气及海洋环境中的使用寿命城乡大气环境下短。 这是由于在工业及海洋大气环境存在着 SO2或 Cl-离子 ,使热镀锌层在低大气相对湿度下即可发生电化学腐蚀 ,且不易形成难溶的、可抑制腐蚀进行的腐蚀产物膜。
热锌镀钢格板在大气中的腐蚀寿命还受大气环境中的多种因素影响 ,如环境温度、湿度、风向 、空气中污染烟气物的种类和密度、干湿循环周期等等。 实际所测得的镀锌层腐蚀速率有一个分布范围 ,但一般小于7. 5μm /年。 在室内环境下 ,镀锌钢格板的使用寿命是室外的 2~3倍。
液体腐蚀
锌是两性金属 ,它在 pH小于 6或大于 12. 5时溶解速度快 ,而在 pH介于 6. 0~12. 5的溶液中腐蚀速度低 ,这是因为当锌处于 pH为 6. 0~12. 5溶液中时 ,在锌的表面会形成一薄的腐蚀产物保护膜 ,从而使锌与腐蚀介质隔离 ,使锌的腐蚀速率大大降低。
相关新闻
- 2024-07-23热镀锌钢格板的制作工艺
- 2023-05-24平台钢格板焊接安装
- 2022-09-21喷漆钢格板下降高空坠落方法
